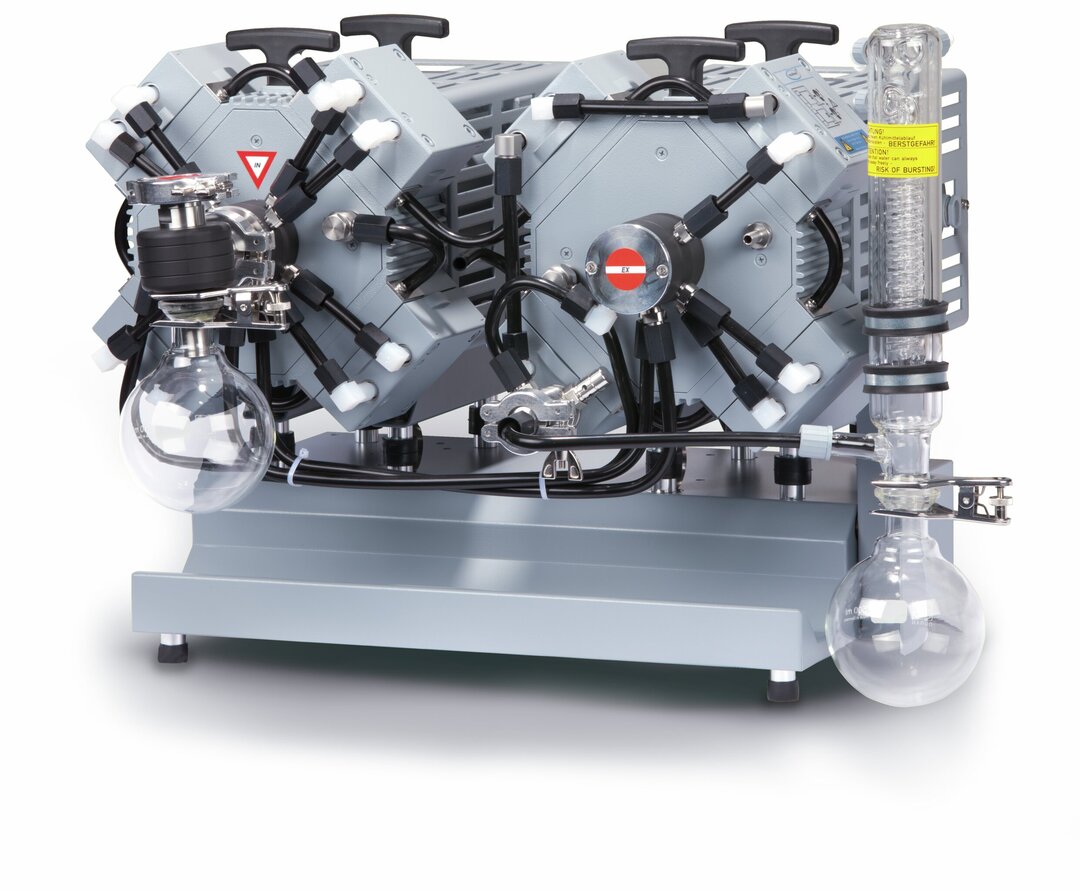

MV 10C EX +AK+EK化学隔膜泵
概述
- 卓越的化学耐腐蚀性和蒸汽耐受性
- 直接连接230V / 50Hz 单相电源的防爆型电机， 集成自锁过载和过热保护
- 现有的保护措施完全满足了客户的所有技术要求
- 内部和出气口有过压安全泄压阀
- 可靠的膜片安全技术，可附加惰性气体吹扫和膜片破损保护
极限真空
2 mbar
开启气镇的极限真空
10 mbar
最大抽速 50 Hz
8.1 m3/h
订货号
22614250
化学隔膜泵 功能描述
ATEX防爆化学隔膜泵具有无油化学隔膜泵的所有优点。主要应用于有潜在爆炸气氛的旋转蒸发仪或真空干燥箱等。ATEX防护包括泵腔内（与所抽气体接触）及泵的外界环境。泵的所有沾湿部件都具有非常好的耐化学腐蚀性，并主要由抗静电材料制成。发货时配备一个单独的气镇接口，用于连接惰性气体源。
技术数据和图表
| 最大抽速 50 Hz | 8.1 m3/h | |
| 极限真空 | 2 mbar / 1.5 torr | |
| 开启气镇的极限真空 | 10 mbar / 7.5 torr | |
| 泵头数 | 8 | |
| 级数 | 4 | |
| 真空控制器 | 17 | |
| 最低环境温度（运行），单位：℃。 | 10 °C | |
| 最高环境温度（运行），单位：℃。 | 40 °C | |
| 最低环境温度（存放），单位：℃。 | -10 °C | |
| 最高环境温度（存放），单位：℃。 | 60 °C | |
| 最大出气口压力 (绝对压力) | 1.1 bar | |
| 进气口连接 | KF DN 25 小法兰 | |
| 出气口连接 | 软管喷嘴接头 DN 8-10 mm | |
| 冷却液接口 | 2个 DN 6-8 mm 软管喷嘴接头 | |
| 额定功率（千瓦） | 0.5 kW | |
| 额定速度，单位：50/60 Hz | 1500 min-1 | |
| 防护等级 | IP 54 | |
| 尺寸长 mm | 649 mm | |
| 尺寸宽 mm | 525 mm | |
| 尺寸高 mm | 452 mm | |
| 重量 | 64 kg | |
| 噪音水平 50 Hz/1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 52 dBA | |
| ATEX-认证 | 抽气腔（所抽气体）： II 2G Ex h IIC T3 Gb X, 使用惰性气体吹扫的环境：II 2G Ex h IIB T4 Gb X, 不使用惰性气体吹扫的环境：II 3G Ex h IIB T4 Gc X, Motor: II 2G Ex db IIB T4 Gb | |
| NRTL 标准 | 否 | |
| 提供的选项 | 泵体安装完毕，连接即可使用，配2米无插头电缆，附带说明书。MV 10C EX泵带两根电缆（两个电机）。 配AK和EK（500） | |
| 标称电压范围1 | 230 V | |
| 电源频率1 | 50 Hz |
供货范围
