« 返回

MV 10C EX VARIO化学隔膜泵

概述

  • 具备ATEX防爆化学隔膜泵的所有优点
  • 无滞后的VARIO®真空控制，使过程时间更短
  • VARIO®-真空泵仅根据需求的大小来调节转速 - 最小的能耗，更长的维护周期，运行安静
  • CVC 3000真空控制器（可选件），可实现精准的真空控制和全自动的工艺
  • 操作所需的附加装置，如 ATEX 真空传感器和 Connection Box 100--也可从 VACUUBRAND 购买

极限真空

2 mbar

开启气镇的极限真空

10 mbar

最大抽速 50 Hz

8.1 m3/h

订货号 20696946
应要求
MV 10C EX VARIO 化学隔膜泵

通过提交联系表格，您同意您的数据被用于处理您的请求。你可以在我们的数据保护信息中找到进一步的信息和撤销说明。

人机验证
FriendlyCaptcha ⇗

咨询
添加到比较产品清单
main product photo

化学隔膜泵 功能描述

通过使用新型的ATEX VARIO®化学隔膜泵和化学真空系统，真空度可以精准地通过电机速度调控。VARIO®真空泵可以通过一条额外的控制信号线进行驱动。带有 ATEX 真空传感器和Connection Box 100的可选真空控制器 VACUU·SELECT 可实现全自动蒸发，无需参数设置或用户编程。在适应性控制作用下，系统可以独立找到沸点压力、持续调节真空度并且根据蒸汽压力进行优化。 真空控制器和Connection Box 100都安装在非爆炸区域。


技术数据和图表

最大抽速 50 Hz 8.1 m3/h
极限真空 2 mbar / 1.5 torr
开启气镇的极限真空 10 mbar / 7.5 torr
泵头数 8
级数 4
真空控制器 无控制器
最低环境温度（运行），单位：℃。 10 °C
最高环境温度（运行），单位：℃。 40 °C
最低环境温度（存放），单位：℃。 -10 °C
最高环境温度（存放），单位：℃。 60 °C
最大出气口压力 (绝对压力) 1.1 bar
进气口连接 KF DN 25 小法兰
出气口连接 KF DN 16 小法兰
额定功率（千瓦） 0.5 kW
最小速度VARIO，单位：min-1 30 min-1
最大速度VARIO，单位：min-1 1500 min-1
防护等级 IP 54
尺寸长 mm 560 mm
尺寸宽 mm 457 mm
尺寸高 mm 410 mm
重量 61 kg
噪音水平 50 Hz/1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) 42 dBA
ATEX-认证 抽气腔（所抽气体）： II 2G Ex h IIC T3 Gb X, 使用惰性气体吹扫的环境：II 2G Ex h IIB T4 Gb X, 不使用惰性气体吹扫的环境：II 3G Ex h IIB T4 Gc X, Motor: II 2G Ex db IIB T4 Gb
NRTL 标准 否
提供的选项 泵体安装完毕，连接即可，附带说明书。通过4-20 mA电流环路进行转速控制（4 mA = 0 rpm，20 mA = 1500 rpm）。控制信号线10米，无插头主电缆10米。MV 10C VARIO EX带两个电机（这两个电机各带有控制线和主电缆） 操作时还需要额外的设备，如连接盒和控制器。
标称电压范围1 230 V
电源频率1 50 Hz

vac_pumpingcurve50 für Zoom klicken

50 Hz下的抽气曲线 （100升容积）

下载

MV 10C EX VARIO 化学隔膜泵
MV 10C EX VARIO
化学隔膜泵
技术数据表
技术数据表 PDF 3 MB 3 MB 3 MB 3 MB 3.1 MB
下载 下载 下载 下载 下载
操作手册 真空泵
手动 PDF 3.5 MB 8.1 MB 7.9 MB 8.3 MB
下载 下载 下载 下载

供货范围

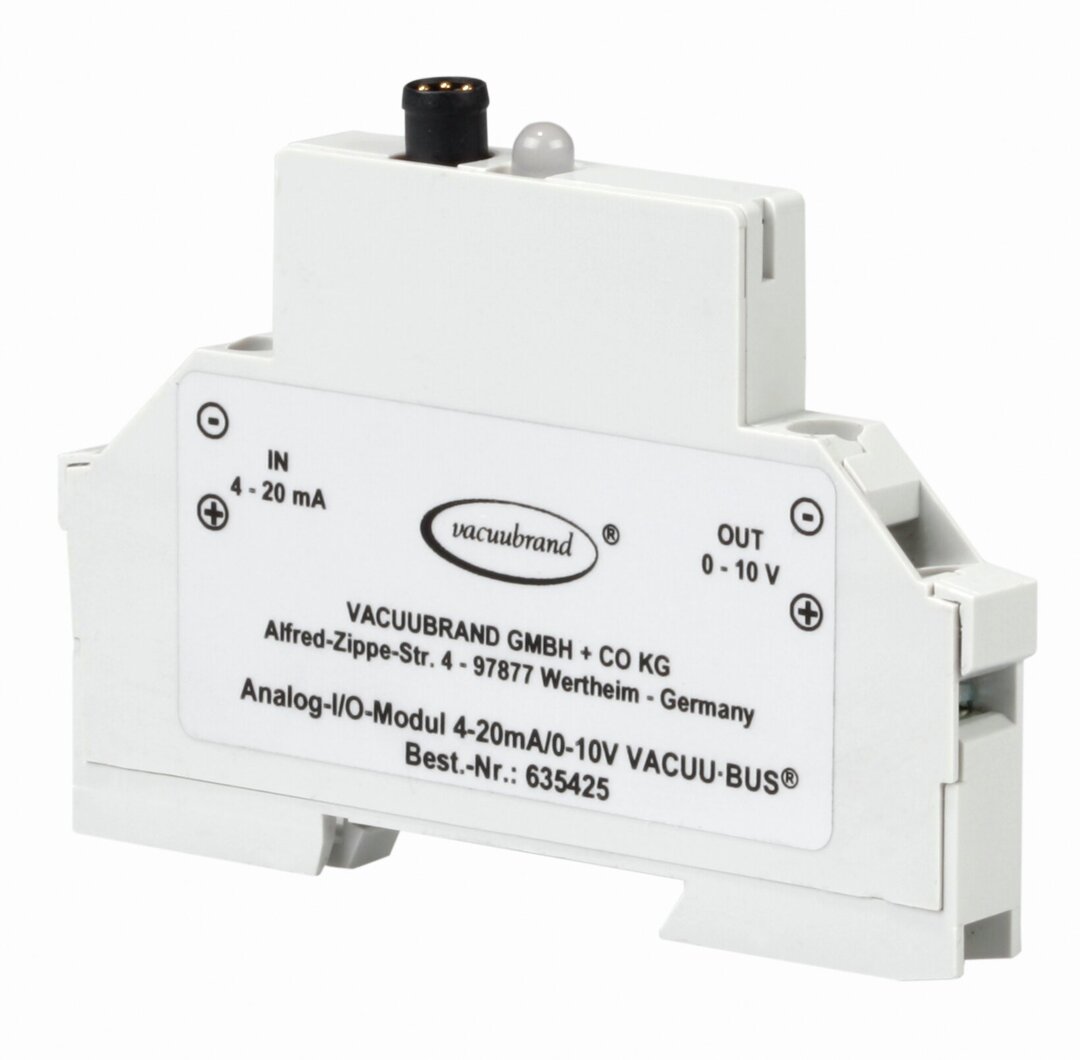

  1. analog-I/O-module 4-20mA/0-10V VACUU·BUS,interface for vacuum controller to ATEX-VARIO pump andEX-vacuum sensors, with 2 m VACUU·BUS cable
    VACUU·BUS® 模拟-I/O-模块 IN 4-20mA/OUT 0-10V VACUU·BUS®

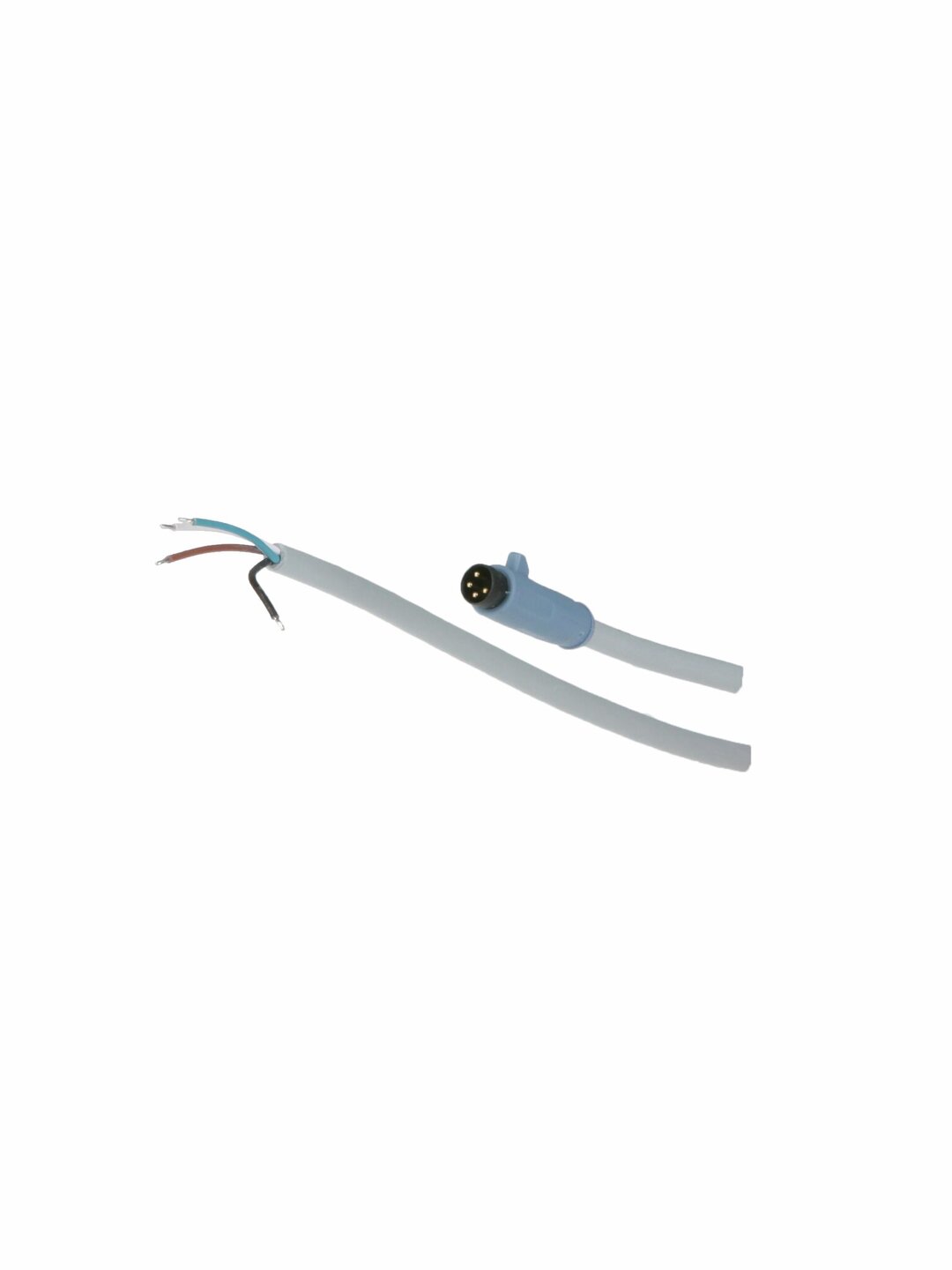

  2. VACUU·BUS cable 2 m,with male plug and with litz wires
    VACUU·BUS® VACUU·BUS® 插头, 电缆长度 2m
  3. Set of diaphragms and valves forMZ 2C EX, MD 4C EX (2x), MV 10C EX (4x)
    MZ 2C EX, MD 4C EX (2x), MV 10C EX (4x) 密封圈套装
    • 全套
    • 原装备件
    • 装配简单

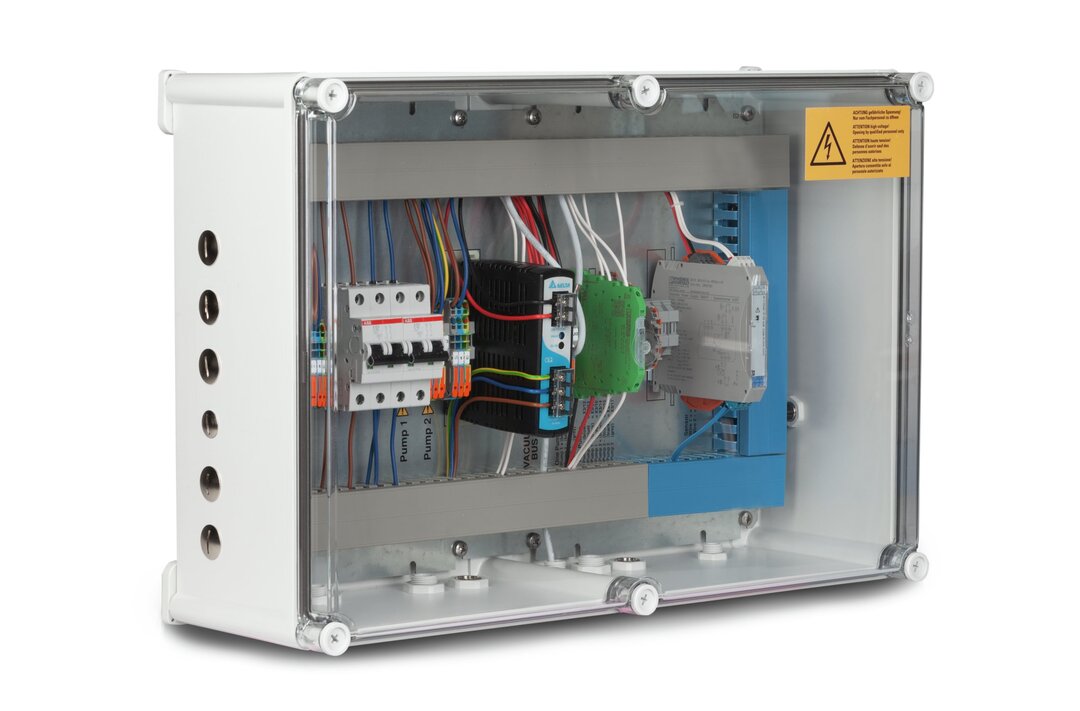

  4. Connection Box 100,Connection box for simplified installation and control ofATEX VARIO chemistry diaphragm pumps withvacuum controller (VACUU·SELECT or CVC 3000) andone vacuum sensor (both are available separately)
    Connection Box 100 Terminal box
    • 表面安装隔热外壳
    • 预接线

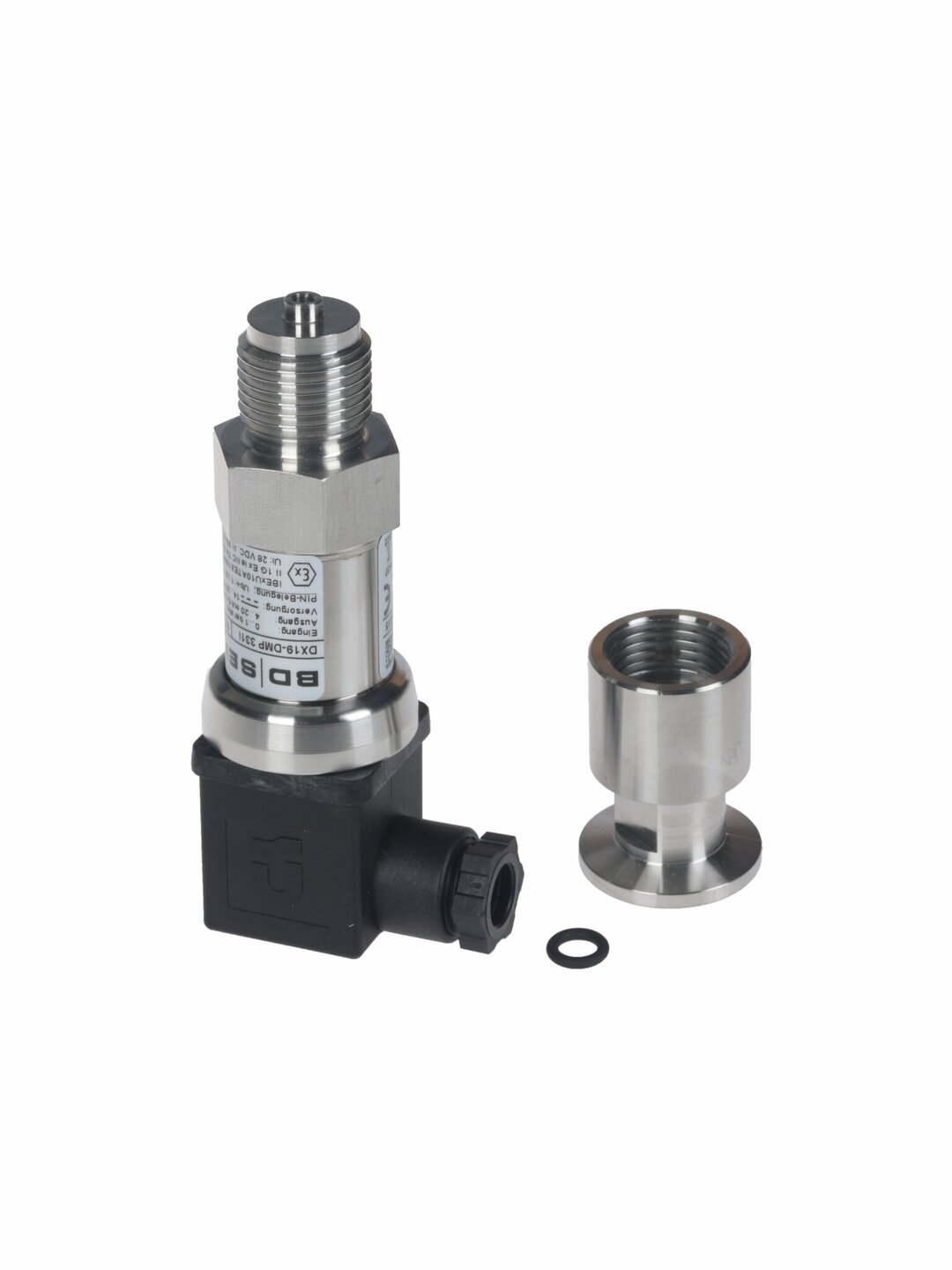

  5. ATEX Vacuum gauge head DMP 331i, BDSENSORS,with KF DN 16,measuring range: 1000-1 mbar, accuracy +-1 mbar,with ATEX approval: II 1G Ex ia IIC T4 Gaoutput signal 4 - 20 mA, for operationwith EX i - power / input isolating
    DMP 331i KF DN 16 真空传感器

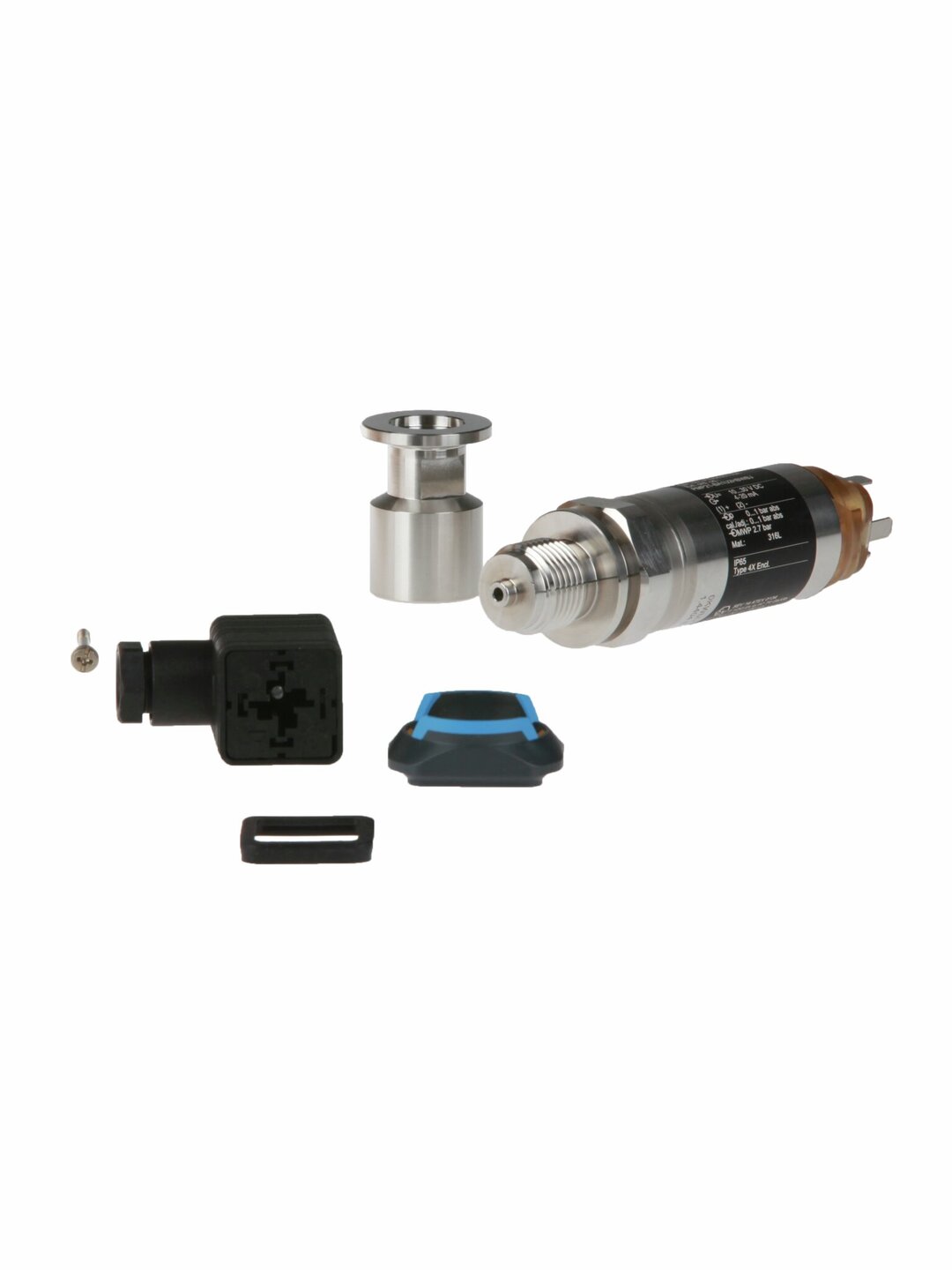

  6. ATEX Vacuum gauge head CERABAR PMP21,Endress+Hauser, with KF DN 16,measuring range: 1000-1 mbaraccuracy: better than +-3 mbar,with ATEX approval: II 2G Ex ia IIC T4 Gboutput signal 4 - 20 mA, for operationwith Ex i - p
    Cerabar PMP21 KF DN 16 真空传感器
  7. PTFE tubing antistatic, KF DN 16/1000 mm
    KF DN 16, 1000 mm 带小法兰的PTFE管（抗静电的）
    • PTFE（抗静电的） / 不锈钢
    • 标称宽度 KF DN 16 mm | 软管长度 1000 mm
    • 漏率 1 x 10-4 mbar l/s
  8. 抗静电PTFE管, KF DN 25接口，长度1000 mm
    KF DN 25, 1000 mm 带小法兰的PTFE管（抗静电的）
    • PTFE（抗静电的） / 不锈钢
    • 标称宽度 KF DN 25 mm | 软管长度 1000 mm
    • 漏率 1 x 10-4 mbar l/s
  9. analog-I/O-module 4-20mA/0-10V VACUU·BUS,interface for vacuum controller to ATEX-VARIO pump andEX-vacuum sensors, with 2 m VACUU·BUS cable
    VACUU·BUS® 模拟-I/O-模块 IN 4-20mA/OUT 0-10V VACUU·BUS®
  10. VACUU·BUS cable 2 m,with male plug and with litz wires
    VACUU·BUS® VACUU·BUS® 插头, 电缆长度 2m
  11. Set of diaphragms and valves forMZ 2C EX, MD 4C EX (2x), MV 10C EX (4x)
    MZ 2C EX, MD 4C EX (2x), MV 10C EX (4x) 密封圈套装
    • 全套
    • 原装备件
    • 装配简单
  12. Connection Box 100,Connection box for simplified installation and control ofATEX VARIO chemistry diaphragm pumps withvacuum controller (VACUU·SELECT or CVC 3000) andone vacuum sensor (both are available separately)
    Connection Box 100 Terminal box
    • 表面安装隔热外壳
    • 预接线
  13. ATEX Vacuum gauge head DMP 331i, BDSENSORS,with KF DN 16,measuring range: 1000-1 mbar, accuracy +-1 mbar,with ATEX approval: II 1G Ex ia IIC T4 Gaoutput signal 4 - 20 mA, for operationwith EX i - power / input isolating
    DMP 331i KF DN 16 真空传感器
  14. ATEX Vacuum gauge head CERABAR PMP21,Endress+Hauser, with KF DN 16,measuring range: 1000-1 mbaraccuracy: better than +-3 mbar,with ATEX approval: II 2G Ex ia IIC T4 Gboutput signal 4 - 20 mA, for operationwith Ex i - p
    Cerabar PMP21 KF DN 16 真空传感器
