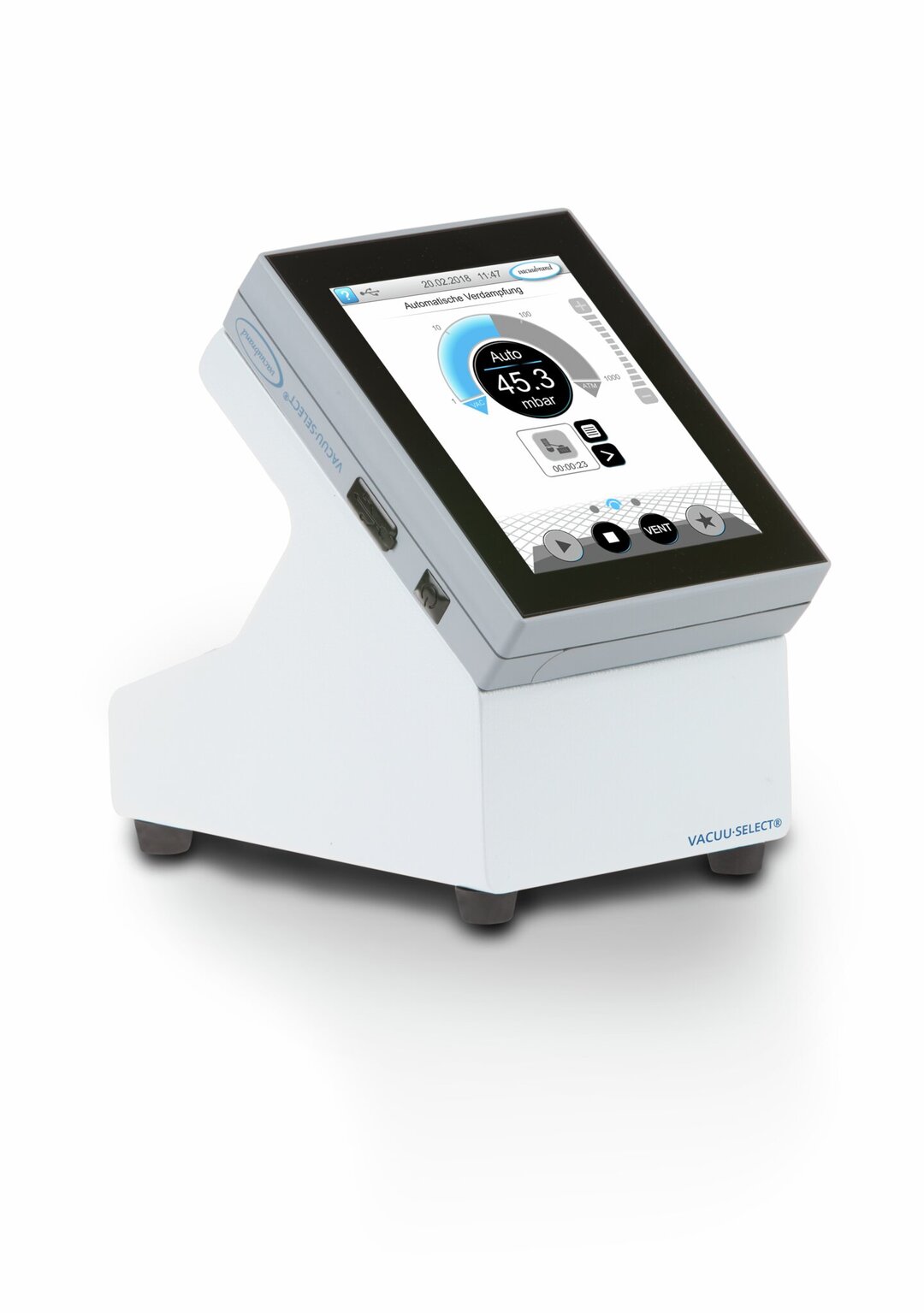

VACUU·SELECT + VACUU·VIEW extended, KF DN 25高真空控制套装 (不锈钢)

概述

  • 此款高真空控制套装适用化学实验室所有高真空应用,真空控制范围为常压至高真空(10-3mbar)
  • 金属部件由不锈钢制成,具有更好的化学耐受性
  • 图形化用户界面,操作简单
  • 预定义的应用程序可提供快速、可重复的结果,应用程序编辑器可轻松定制
  • 经久耐用的VACUU·VIEW extended真空规测量的真空度范围广泛,而且具有优异的耐化学腐蚀性和机械强度。
订货号 20700110
应要求

咨询

高真空控制套装 (不锈钢) 功能描述

VACUU·SELECT高真空控制套装能够用于真空度从常压到10-3mbar区间的真空控制。套装包含:VACUU·SELECT真空控制器,高真空规,耐化学腐蚀的直通电磁阀VV-B 15C,以及通过小型法兰(KF)连接到真空系统所需的连接件。VACUUBRAND 提供带有两种不同小法兰连接的高真空控制套装。 KF DN 16 高真空控制套装与我们的旋片泵 RE / RZ 2.5 至 RE / RZ 6 以及我们的化学杂交泵 RC 6 兼容。KF DN 25 高真空控制套装与我们的 VACUU·PURE 螺杆泵和 RE / RZ 9 旋片泵兼容。 凭借其直观的、基于应用程序的用户界面,用户能够利用控制器快速达到所需的高真空过程。对于复杂的工艺流程,可以修改预定义的应用程序,并创建新的应用程序来优化流程条件。搭配的直通电磁阀和真空规通过专用VACUU·BUS系统自动识别配置。 VACUU·SELECT 高真空控制套装(含VACUU·VIEW extended真空表,KF DN 25接口)


技术数据和图表

测量范围上限 mbar/Hpa 1100 mbar
测量范围上限 torr 825 torr
测量范围下限 mbar/hPa 1 x 10-3
测量范围下限 torr 1 x 10-3 torr
测量原理 陶瓷隔膜传感器+ 陶瓷夹套皮拉尼传感器
测量精度 指示值的+- 15%,在0.01-5 mbar/hPa/torr的范围内 / +-3 mbar 为 > 5 mbar mbar/hPa/torr
真空传感器 VACUU·VIEW extended
温度系数 +- 0.2 mbar/hPa/0.15 torr /K mbar/hPa/torr /K
真空接头 KF DN 25 小法兰 / DN 15 mm 软管喷嘴接头
放气阀
最低环境温度(存放),单位:℃。 -10 °C
最高环境温度(存放),单位:℃。 60 °C
最低环境温度(运行),单位:℃。 10 °C
最高环境温度(运行),单位:℃。 40 °C
连续运行时抽取介质的最高允许温度 40 °C
短暂运行时抽取介质的最高允许温度 80 °C
材料外壳 具有良好化学耐腐蚀性的坚固的塑料外壳
防护等级 IP 40
Protection class UL50E Type 1
保护等级 IP 41
NEMA Type Frontseite Type 2
尺寸长 mm 152 mm
尺寸宽 mm 127 mm
尺寸高 mm 41 mm
重量 0.6 kg
VACUU-BUS(24V DC)的最大电流: 4 A
连接电缆长度(米) 2 m
通讯 Ethernet (RJ45): Modbus TCP / USB (Type A): Data transfer, software update, RS-232 (additional adapter required)
NRTL 标准
提供的选项 高真空控制套装,包含:VACUU·SELECT真空控制器(未内置真空传感器及放气阀)配VACUU·VIEW extended传感器,电源,接口为KF DN 25的直通电磁阀和三通,接口为DN 15mm的软管嘴接头(PP材质),卡箍和密封圈,连接后即可使用

下载

VACUU·SELECT package for fine vacuum control withVACUU·VIEW extended for KF DN 25, stainless steel,with in-line, isolation valve VV-B 15C, T-piece,hose nozzle DN, 10 and connecting parts DN 25,100-230V / 50-60Hz, plug CEE
VACUU·SELECT + VACUU·VIEW extended, KF DN 25 高真空控制套装 (不锈钢)
装配手册
手动 PDF 1.1 MB
多种语言 下载
操作手册 真空规 / 真空控制器
手动 PDF 17.2 MB 17.2 MB 17.2 MB 17.2 MB 17.2 MB 17.2 MB 1.1 MB 17.1 MB 17.6 MB 17.2 MB 17.3 MB 17.2 MB 17.2 MB 17.2 MB 17.1 MB
下载 下载 下载 下载 下载 下载 下载 下载 下载 下载 下载 下载 下载 下载 下载
操作手册 通讯
手动 PDF 1.8 MB 1.8 MB
下载 下载
操作手册 功能扩展
手动 PDF 11.6 MB 11.4 MB
下载 下载

供货范围
