产品描述

VACUU·PURE 10C

螺杆泵

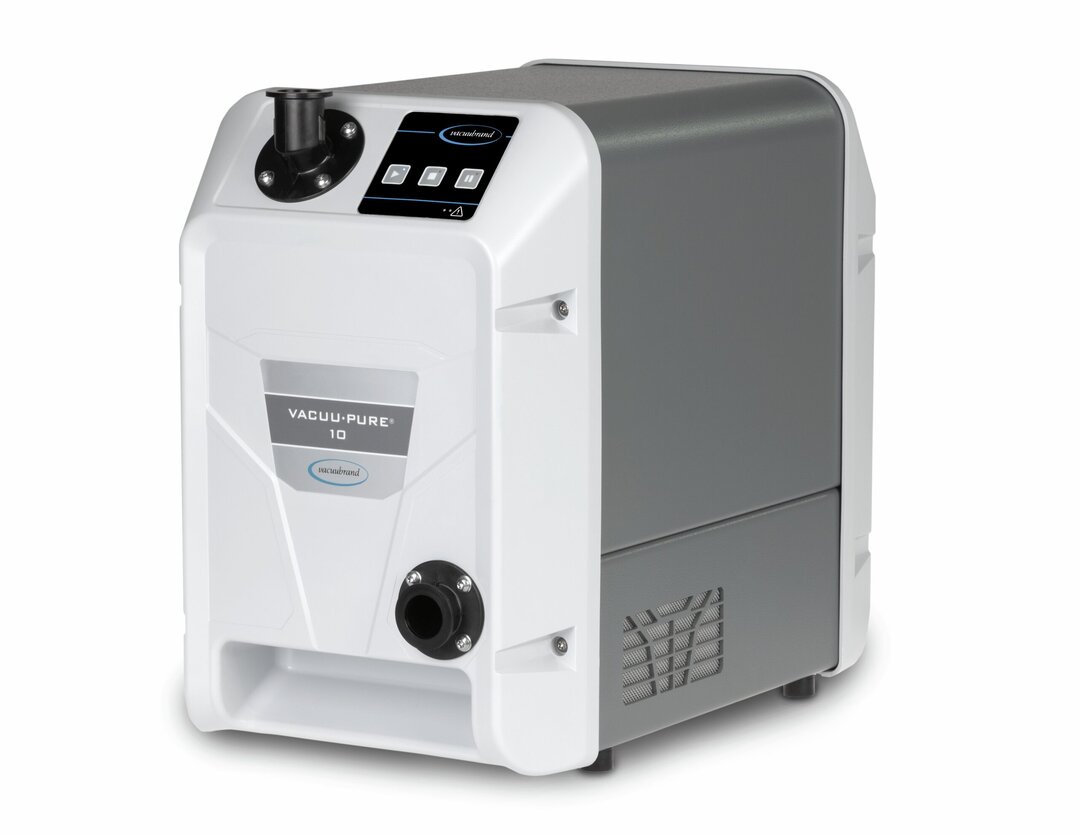

从常压至10-3 mbar真空范围内,干式螺杆泵VACUU·PURE® 10C具备可靠无油真空技术的优势。对用户而言,新型真空泵具备三个重要优点:100%无油,耐化学腐蚀并且无易损部件。 对于需要过程清洁,产品纯净的应用,VACUU·PURE 10C是理想选择。从常压至10-3 mbar,螺杆泵技术与其他中真空技术不同,它可在常压至极限真空全压力段连续运行。同时,由于泵腔内部气路均采用耐化学腐蚀的特殊材质,它可用于处理腐蚀性气体和蒸汽。 VACUU·PURE通过其优异的冷凝液兼容性,轻松处理大量蒸汽,无需气镇阀,并因此避免了由于气镇带来的泵抽速降低及噪声增加等缺点。与其他泵不同,在实验过程结束后,VACUU·PURE的再生模式可使泵迅速干燥,有利于提高样品处理量。 对于非耐腐性气体和蒸汽,另外适用型号VACUU·PURE 10。 对于需要过程清洁,产品纯净的应用,VACUU·PURE 10C是理想选择。从常压至10-3 mbar,螺杆泵技术与其他中真空技术不同,它可在常压至极限真空全压力段连续运行。同时,由于泵腔内部气路均采用耐化学腐蚀的特殊材质,它可用于处理腐蚀性气体和蒸汽。 VACUU·PURE通过其优异的冷凝液兼容性,轻松处理大量蒸汽,无需气镇阀,并因此避免了由于气镇带来的泵抽速降低及噪声增加等缺点。与其他泵不同,在实验过程结束后,VACUU·PURE的清洁模式可使泵迅速干燥,有利于提高样品处理量。

Information on data generation of connected devices »

Information on the disposal of old devices »

技术参数

技术数据和图表

货品编号 20751003
最大抽速 50 Hz 9 m³/h
极限真空 5 x 10⁻³ mbar
极限真空 torr 3.8 x 10⁻³ torr
真空控制器 无控制器
最低环境温度(运行),单位:℃。 10 °C
最高环境温度(运行),单位:℃。 40 °C
最低环境温度(存放),单位:℃。 -10 °C
最高环境温度(存放),单位:℃。 60 °C
最大出气口压力 (绝对压力) 15 mbar 高于常压 bar
进气口连接 KF DN 25 小法兰
出气口连接 KF DN 25 小法兰
额定功率(千瓦) 0.7 kW
防护等级 IP 20
尺寸长 mm 507 mm
尺寸宽 mm 269 mm
尺寸高 mm 413 mm
重量 21.5 kg
噪音水平 50 Hz/1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) 52 dBA
NRTL 标准 是

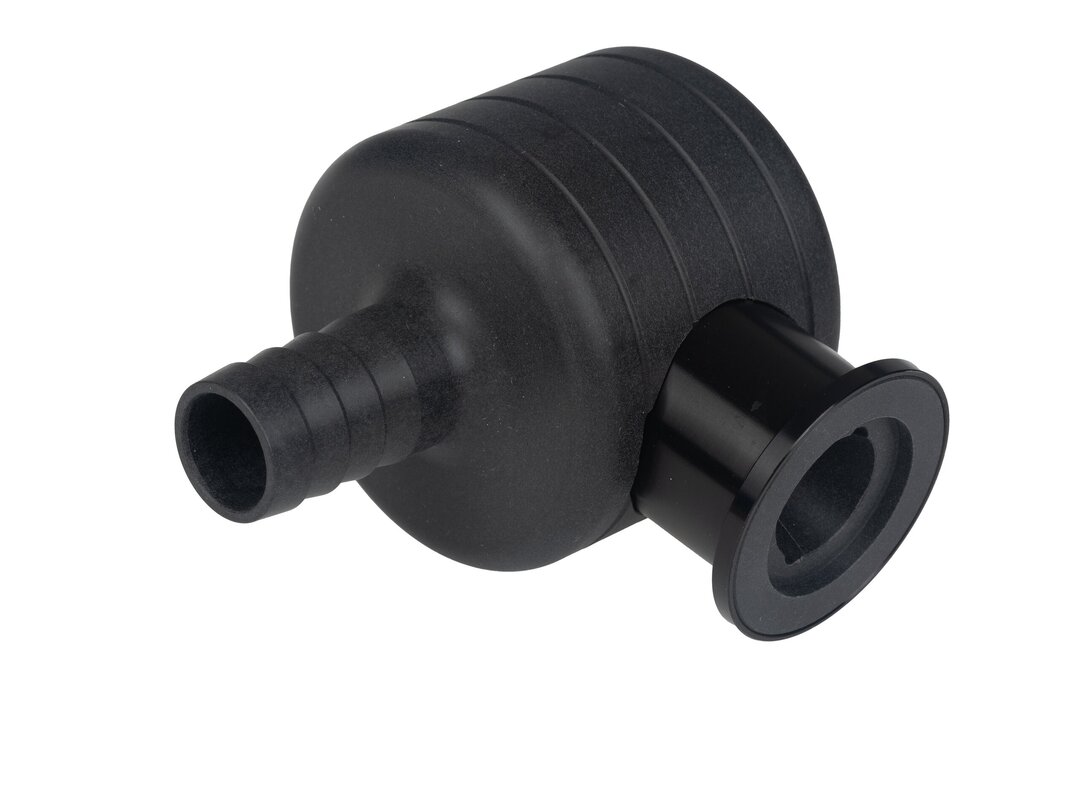

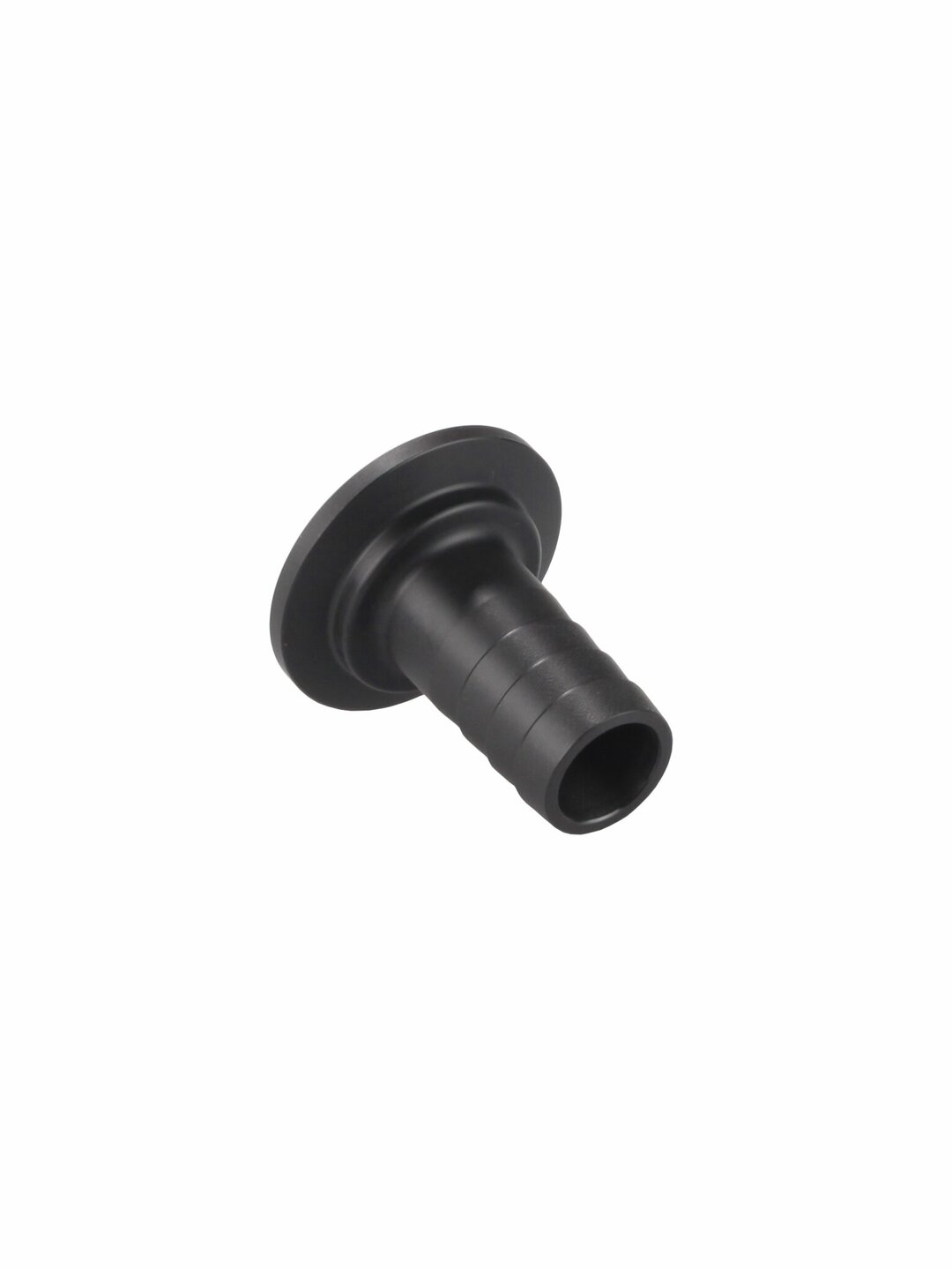

提供的项目 完全安装好的泵,随时使用,用KF DN 25小法兰连接(包括2个卡箍和密封圈),含操作手册。如需连接软管,可订购带软管喷嘴的KF法兰转接头。
标称电压范围1 100-230 V
电源频率1 50-60 Hz
通讯 VACUU·BUS: Modbus RTU
供货范围
完全安装好的泵,随时使用,用KF DN 25小法兰连接(包括2个卡箍和密封圈),含操作手册。如需连接软管,可订购带软管喷嘴的KF法兰转接头。
应用

应用示例

涡轮分子泵前级真空
涡轮分子泵前级真空
反应器和合成应用的无油真空
反应器和合成应用的无油真空
史兰克线/双排管
史兰克线/双排管
真空干燥箱
真空干燥箱
中真空蒸馏
中真空蒸馏
冷冻干燥
冷冻干燥

涡轮分子泵前级真空

前级真空在决定高真空/超高真空 (HV/UHV) 系统的极限真空度(最大可达真空度)和洁净度方面起着决定性作用。有几个关键因素:前级泵必须满足涡轮分子泵允许的最大前级压力;其抽速决定了抽气时间以及在连续运行期间可处理的最大气体流量。对于洁净且无烃类的真空(特别是在物理应用中)至关重要:我们的无油隔膜泵适用于低至约 1 mbar 的压力,而VACUU·PURE无油螺杆泵适用于低至 10⁻³ mbar。它们可防止污染和磨损,并确保恒定的抽速以实现不间断运行。

涡轮分子泵前级真空

反应器和合成应用的无油真空

在反应器和合成工艺中,真空有多种用途:排除氧气、溶剂萃取、气体传输或作为反应条件降低压力。对极限压力(最大可达真空度)的要求因工艺而异。无油化学隔膜泵适用于高达 1 mbar 的压力范围。我们的 VARIO 技术通过基于变频调节和按需控压来优化过程时间。无油且无磨损的 VACUU·PURE 10C 化学螺杆泵适用于要求压力低至 10⁻³ mbar 的应用过程。对于更大体积的应用,可提供模块化的 VAC 24seven 工业隔膜泵真空系统。

反应器和合成应用的无油真空

史兰克线/双排管

对于需要去除氧气和水分或进行残留干燥的工作,需要达到 10⁻³ mbar 范围内的低极限真空度。双级旋片泵、化学杂交泵RC 6以及无油螺杆泵VACUU·PURE 10C 均能满足此要求。当处理腐蚀性介质时,需配备冷阱对油泵提供保护。而耐化学腐蚀的 VACUU·PURE 10C 通常无需冷阱。此外,它无需任何工作介质,因此适用于连续工艺,并可过夜无忧运行。

史兰克线/双排管

真空干燥箱

对于真空干燥箱而言,需要耐化学腐蚀、与冷凝液兼容且抽速较大的真空泵,以应对大量蒸气并温和地干燥样品。在粗真空下进行干燥时,建议选择极限真空约为 1–10 mbar 的无油化学隔膜泵。采用 VARIO 变频控制时,真空度通过电机转速调节:蒸发速率得到优化,工艺时间缩短,运行更安静,能耗也更低。如果需要在高真空下进行深度干燥,VACUU·PURE 10C 螺杆泵是理想之选:100% 无油、耐化学腐蚀、无易损件,并配备再生模式以提升样品处理量。推荐配置:进气口安装缓冲瓶 AK(分离器),出气口安装废气冷凝器 EK,以保护泵体并实现近100%的溶剂回收。

真空干燥箱

中真空蒸馏

中真空蒸馏涵盖短程蒸馏、分子蒸馏或薄膜蒸发等工艺,压力范围低至 10⁻³ mbar。当频繁处理腐蚀性介质时,无油且耐化学腐蚀的泵至关重要。VACUU·PURE 10C 化学螺杆泵实现 100% 无油且无磨损运行——通常无需额外的冷阱。由于无需更换油、冷却液或易损件,从而避免了工艺中断。另一种选择是化学杂交泵:由油封旋片泵和化学隔膜泵组合而成,相比单纯的旋片泵,它能提供更好的防腐蚀保护。其中,隔膜泵持续抽空油箱,从而去除腐蚀性蒸气。

中真空蒸馏

冷冻干燥

在冷冻干燥过程中,干燥通过升华实现——即直接从固态转变为气态。这需要高真空范围内的压力,远低于 1 mbar。关键因素在于初级干燥期间快速且受控地降低压力,以防止样品熔化。对于残留干燥(二级干燥)和高干燥程度,需要达到 10⁻³ mbar 范围内的极限压力。双级旋片泵、Chemie-HYBRID RC 6 泵以及 VACUU·PURE 10C 螺杆泵均能满足这些要求。抽速的设计基于冰冷凝器的容量,以优化升华和再凝结速率之间的平衡。

冷冻干燥
下载

下载概览

操作手册 真空泵 | PDF | 15.4 MB 15.4 MB 16 MB 15.5 MB 15.4 MB 15.3 MB 15.4 MB 15.4 MB 15.4 MB 15.4 MB 15.5 MB 15.4 MB 15.3 MB 15.6 MB
操作手册 通讯
下载 download 下载 download
操作手册 通讯 | PDF | 1.4 MB 1.4 MB
技术参数表 | PDF | 2.6 MB 2.6 MB 2.6 MB 2.6 MB 2.7 MB
安全信息
多种语言 下载 download
安全信息 | PDF | 2.7 MB
彩页 | PDF | 1.1 MB 1.1 MB
