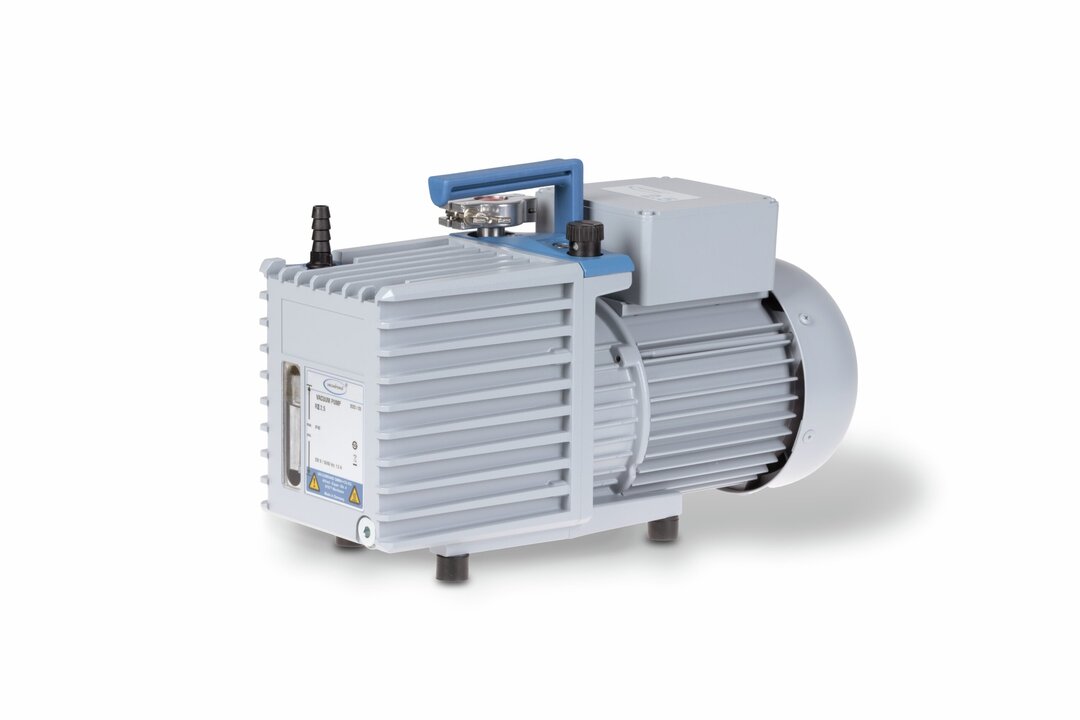

RZ 2.5旋片泵
概述
- 在接近极限真空时仍能有很高的抽气速度
- 开启气镇仍达到很好的极限真空
- 关机时可保持真空密封；无需外置防倒吸阀
- 储油体积大：换油间隔时间长
- 采用“镜筒”式设计，易于维护
极限真空
2 x 10-3 mbar
开启气镇的极限真空
1 x 10-2 mbar
最大抽速 50 Hz
2.3 m3/h
旋片泵 功能描述
RE 2.5单级旋片泵和RZ 2.5双级旋片泵性能优异，结构紧凑，重量轻。对于大量需求较好极限真空和中等抽速的实验室及工艺应用中，它们是理想的解决方案。该真空系统的结构紧凑，易于使用，结构合理。RZ 2.5也可选配的油雾过滤器FO和VS 16阀套件。 典型的应用有冻干、中真空蒸馏和小容积排气，例如：应用于微聚焦X-射线管或给容腔充纯净气体。
技术数据和图表
| 最大抽速 50 Hz | 2.3 m3/h | 技术图解 |
| 最大抽速 60 Hz | 1.65 cfm | 技术图解 |
| 不开气镇的极限分压，单位：mbar | 4 x 10-4 mbar | |
| 极限真空 | 2 x 10-3 mbar / 1.5 x 10-3 torr | |
| 开启气镇的极限真空 | 1 x 10-2 mbar / 0.75 x 10-2 torr | |
| 级数 | 2 | |
| 真空控制器 | 17 | |
| 最低环境温度（运行），单位：℃。 | 12 °C | |
| 最高环境温度（运行），单位：℃。 | 40 °C | |
| 最低环境温度（存放），单位：℃。 | -10 °C | |
| 最高环境温度（存放），单位：℃。 | 60 °C | |
| 最大出气口压力 (绝对压力) | 1.1 bar | |
| 最小注油量（B型泵油） | 0.36 l | |
| 最大注油量（B型泵油） | 0.84 l | |
| 进气口连接 | KF DN 16 小法拉 / DN 10 mm 软管喷嘴接头 | |
| 出气口连接 | 软管喷嘴接头 DN 8-10 mm | |
| 额定功率（千瓦） | 0.1 kW | |
| 额定速度，单位：50/60 Hz | 1500/1800 min-1 | |
| 防护等级 | IP 40 | |
| 尺寸长 mm | 390 mm | |
| 尺寸宽 mm | 156 mm | |
| 尺寸高 mm | 240 mm | |
| 重量 | 14.2 kg | |
| 噪音水平 50 Hz/1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 48 dBA | |
| NRTL 标准 | 否 | |
| 提供的选项 | 泵油已安装，泵体安装完毕，连接即可使用，附带说明书 | |
| 标称电压范围1 | 230 V | |
| 电源频率1 | 50-60 Hz |
für Zoom klicken
最大抽速 50 Hz
für Zoom klicken
最大抽速 60 Hz
für Zoom klicken
50 Hz下的抽气曲线 （10升容积）
für Zoom klicken
60 Hz下的抽气曲线 （10升容积）
下载
供货范围
-
![Tubing, stainless steel, KF DN 16,length 1000 mm]()
KF DN 16, 1000 mm 带小法兰的金属真空管- 不锈钢
- 标称宽度 KF DN 16 mm | 软管长度 1000 mm
- 漏率 1 x 10-9 mbar l/s
![Separator AK for RE/RZ 5 and RE/RZ 6 and RE/RZ 2.5]()
AK for RE/RZ 5/6/2.5 进气口分离瓶![Oil mist filter FO R 2 / 2.5 / 5 / 6]()
FO R 2/2.5/5/6 出气口油雾过滤器![VACUU·SELECT package for fine vacuum controlwith VACUU·VIEW extended for KF DN 16, within-line isolation valve VV-B 15C, T-piece,hose nozzle DN 10 and connecting parts DN 16,100-230V / 50-60Hz, plug CEE/CH/UK/US/AUS/CN]()

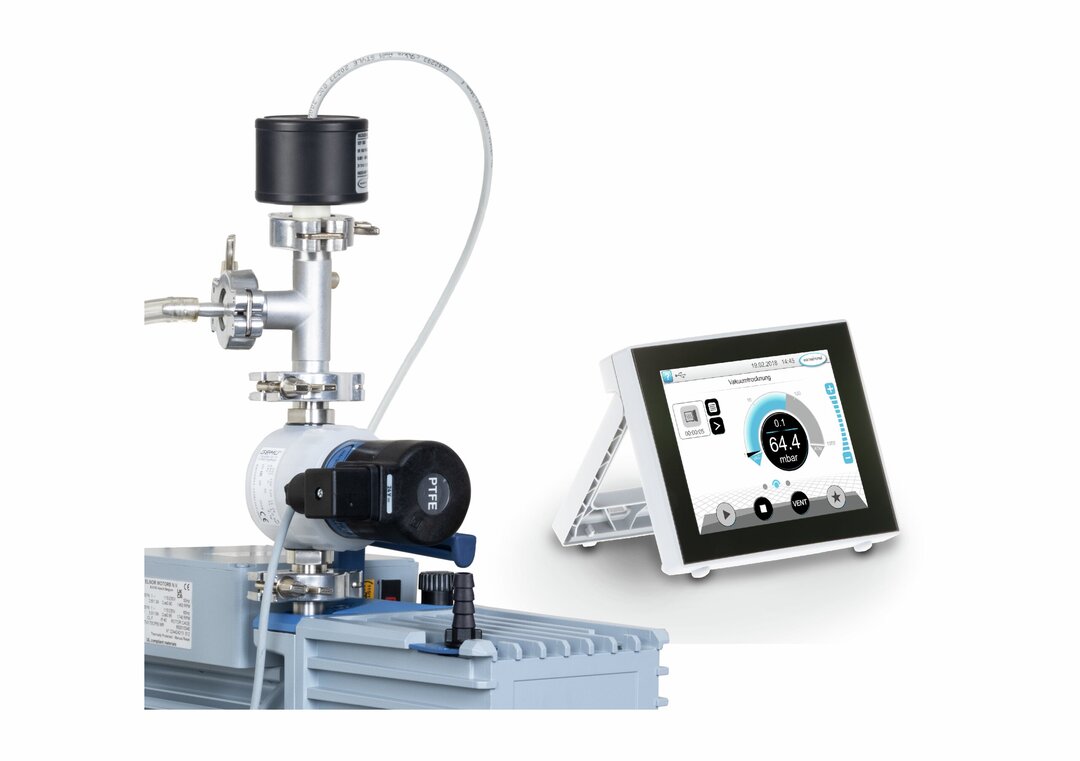

VACUU·SELECT + VACUU·VIEW extended, KF DN 16 高真空控制套装![VACUU·SELECT package for fine vacuum controlwith Pirani sensor for KF DN 16, with in-lineisolation, valve VV-B 15C, T-piece,hose nozzle DN 10 and connecting parts DN 16,100-230V / 50-60Hz, plug CEE/CH/UK/US/AUS/CN]()
VACUU·SELECT + VSP 3000, KF DN 16 高真空控制套装![Rubber vacuum tubing, DN 8,price per meter]()
这可能也是您感兴趣的
-
![Rotary vane pump package RZ 6 with oil mist filter and butterfly valve VS 16]()
RZ 6 +FO +VS 16 旋片泵- 极限真空 2 x 10-3 mbar
- 抽速 5.7 m3/h

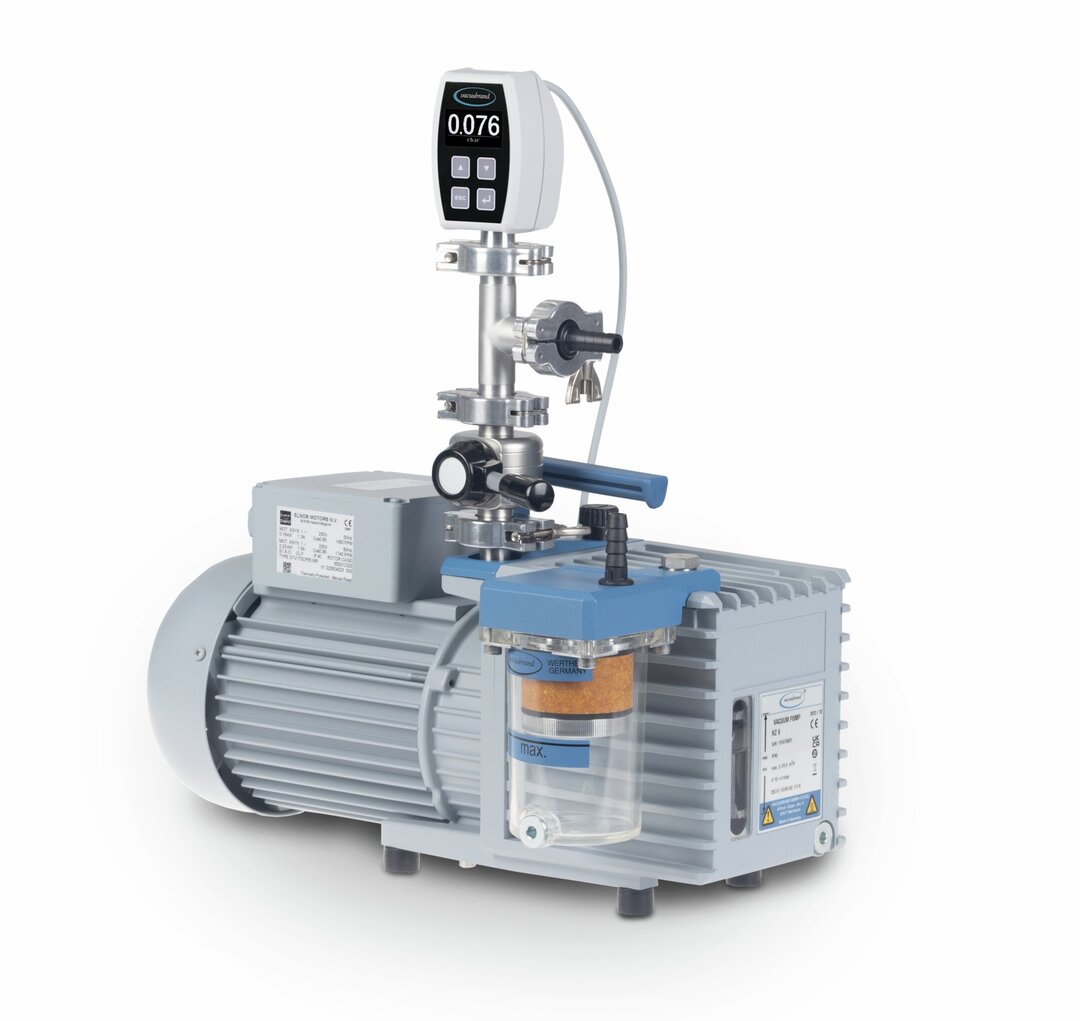

![Rotary vane pump package RZ 6, with oil mist filter, butterfly valve VS 16 and vacuum gauge VACUU·VIEW extended, 230 V/50-60 Hz]()
RZ 6 +FO +VS 16 +VACUU·VIEW extended 旋片泵- 极限真空 2 x 10-3 mbar
- 抽速 5.7 m3/h
![Rotary vane pump package RZ 6, with oil mist filter, butterfly valve VS 16 and vacuum gauge DCP 3000 +VSP 3000]()
RZ 6 +FO +VS 16 +Set DCP+VSP 3000 旋片泵- 极限真空 2 x 10-3 mbar
- 抽速 5.7 m3/h

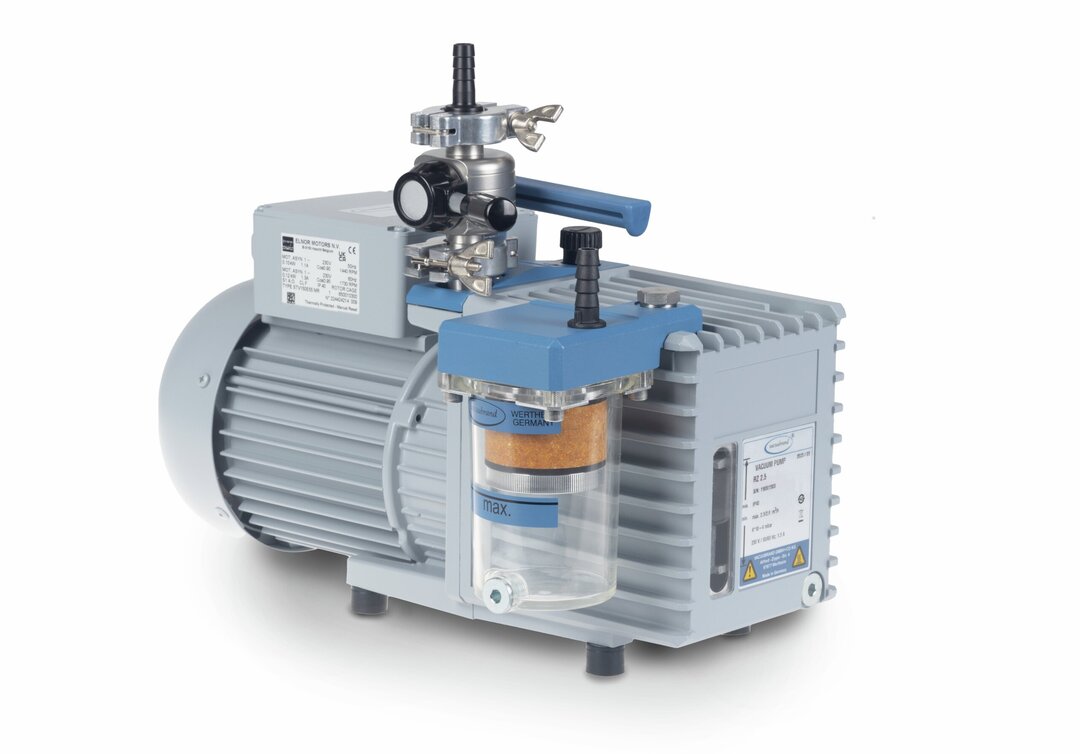

![Rotary vane pump package RZ 2.5 with oil mist filter and butterfly valve VS 16]()
