MV 10 NT隔膜泵
概述
- 无污染的抽气或排气过程
- 接近极限真空时仍有很大的抽速
- 排气安静
- 振动极低
- 超长的膜片寿命，无需维护的驱动系统，整体维护成本低
极限真空
0.5 mbar
最大抽速 50 Hz
10.4 m3/h
隔膜泵 功能描述
四级隔膜泵是针对那些需要超低真空度及大抽速的持续的、无油抽气的优秀解决方案。所有与所抽气体或蒸汽接触的部件都由铝、不锈钢和经仔细选择的塑料等材质制成，可广泛用于非腐蚀性气体。这类泵同时具有抽气速度大和达0.5mbar超高极限真空的优点。高柔韧性的纤维增强的双层膜片采用FKM材质，进一步延长了运行寿命。八泵头的NT系列泵运行安静，表面整洁，易于整理。 四级隔膜泵是在真空值要求非常低时的一种针对非腐蚀气体的持续的、无油抽气的优秀解决方案。该泵非常适合用于物理和分析领域。它们可产生洁净真空，结构设计不涉及任何接触式密封圈，因此避免产生磨屑或颗粒及反冲到应用端。低的极限真空值使其在很多应用中可以很好地取代旋片泵，比如用于分子泵的前级泵。此外，VARIO®型泵通过精确控制隔膜泵的电机速度来实现真空控制。可根据实际需求反馈控制电机转速，这一特性进一步延长了隔膜等维修配件的寿命，同时也提高了作为分子泵前驱泵时的性能。
技术数据和图表
| 最大抽速 50 Hz | 10.4 m3/h | 技术图解 |
| 最大抽速 60 Hz | 6.1 cfm | 技术图解 |
| 极限真空 | 0.5 mbar / 0.38 torr | |
| 泵头数 | 8 | |
| 级数 | 4 | |
| 最低环境温度（运行），单位：℃。 | 10 °C | |
| 最高环境温度（运行），单位：℃。 | 40 °C | |
| 最低环境温度（存放），单位：℃。 | -10 °C | |
| 最高环境温度（存放），单位：℃。 | 60 °C | |
| 最大出气口压力 (绝对压力) | 1.1 bar | |
| 进气口连接 | KF DN 25 小法兰 | |
| 出气口连接 | G1/2" | |
| 额定功率（千瓦） | 0.53 kW | |
| 额定速度，单位：50/60 Hz | 1650 min-1 | |
| 防护等级 | IP 40 | |

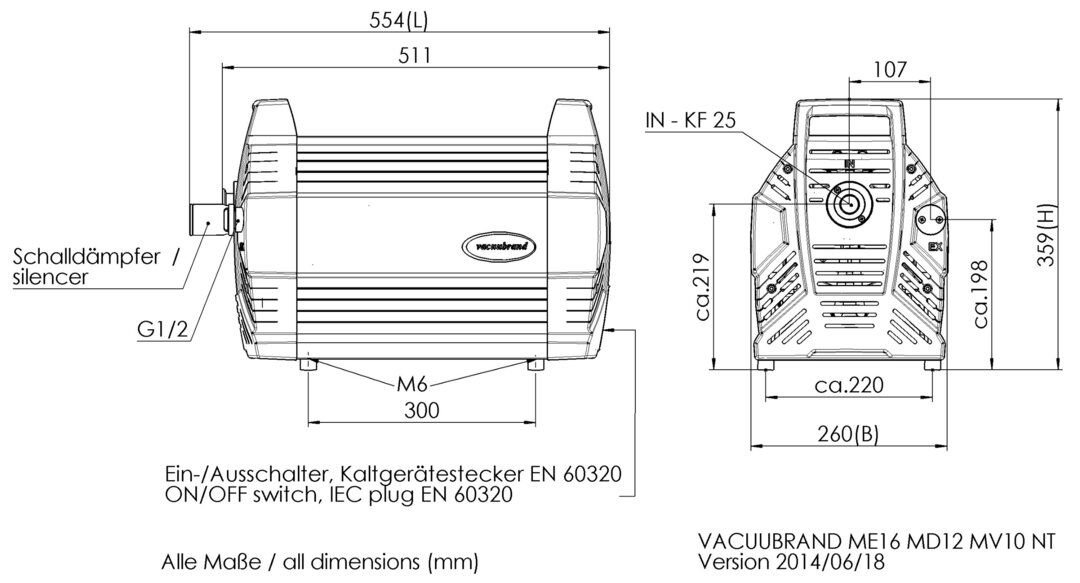

| 尺寸长 mm | 554 mm | |
| 尺寸宽 mm | 260 mm | |
| 尺寸高 mm | 359 mm | |
| 重量 | 30.2 kg | |
| 噪音水平 50 Hz/1500 Upm/62% (VARIO)/1500 Upm (VARIO-SP)/12500 Upm (VACUU·PURE®) | 50 dBA | |
| ATEX-认证 | II 3/- G Ex h IIC T3 Gc X Internal Atm. only | |
| NRTL 标准 | 否 | |
| 提供的选项 | 泵体安装完毕，连接即可使用，消音器 , 附带说明书 | |
| 标称电压范围1 | 200-230 V | |
| 电源频率1 | 50-60 Hz |
für Zoom klicken
最大抽速 50 Hz
für Zoom klicken
最大抽速 60 Hz
für Zoom klicken
50 Hz下的抽气曲线 （100升容积）
für Zoom klicken
60 Hz下的抽气曲线 （100升容积）
供货范围
-
![卡箍, 铝材质, KF DN 20/25]()
KF DN 20/25 小法兰的中心支架![密封材料FPM在外部的中心支架PBT,接口 KF DN 20/25]()
KF DN 20/25 小法兰外齐式环形中心支架![PVC tubing with spiral, KF DN 25/1000 mm]()
KF DN 25, 1000 mm PVC真空管，内置不锈钢螺线，带小法兰- 内嵌不锈钢螺线的PVC管
- 标称宽度 KF DN 25 mm | 软管长度 1000 mm
- 漏率 1 x 10-4 mbar l/s
![Small flange with hose nozzleKF DN 25/SW10, PP]()
这可能也是您感兴趣的
-
![MV 10C NT]()
应用示例
分子泵的前级真空获取
